江蘇省宿遷市生態化工科技產業園（以下簡稱“宿遷化工園”）有20多家化工企業，每天排放大量工業污水，園區建有污水處理廠，該污水處理廠自控系統由南京康卓環境科技有限公司設計安裝，江蘇省宿遷市宿豫區宿遷生態化工科技產業園污水處理項目作為首批納入財政部PPP示范項目，通過出讓污水處理特許經營權的方式吸引社會資本，項目全部建成后，污水處理量為2.5萬噸/日。該工程電氣自控系統由南京康卓環境科技有限公司設計、安裝調試，以下為該工程電氣系統的相關介紹。

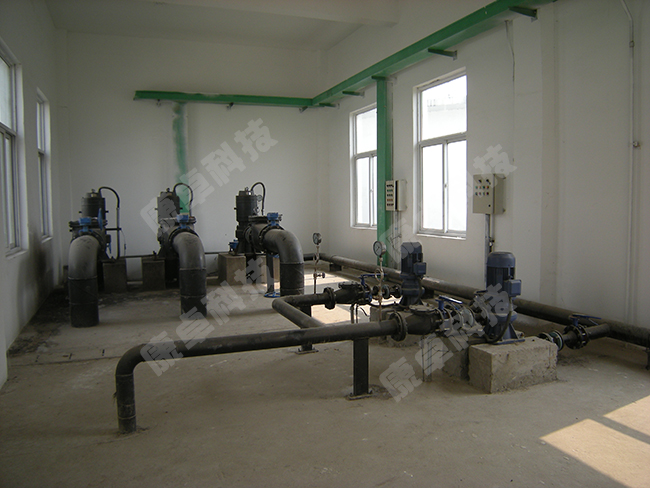

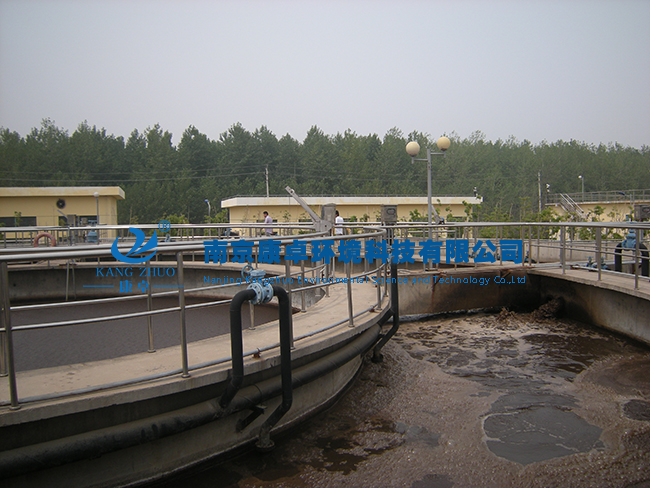

宿遷化工園污水處理廠已全部竣工并投產，現已成為現代化污水處理廠。工廠建立了計算機自動監測、控制和管理系統，實現了生產控制自動化和管理自動化，極大的提高了生產效率，減輕了勞動強度。該套自控系統由南京康卓環境科技有限公司設計，在系統調試過程中，工廠技術人員給予了相當大的技術支持，并在試運行過程中結合實際情況，提出了許多合理化建議。以下是該系統設計方案介紹。
設計方案
根據宿遷化工園污水處理廠的設計規模及工藝特點，本著“技術先進、性價比高、實用可靠”，采用“集中監測，分散控制”的基本原則進行設計，本工程采用以PLC為基礎的自動控制系統，在中央控制室采用工業PC機對廠內各工況進行實時監控和操作，以保證生產的正常運行。生產的過程控制采用獨立控制，即設備控制層PLC各個分站與上位監控計算機具有一定的獨立性，可以不依賴上位機而獨立運行(即上位機出現故障也不影響現場控制)，從而保證了生產過程的獨立性和安全性。本系統采用的分布式控制系統設計方案滿足以下功能：
1、具有集中管理功能，建立中央監控系統，管理全廠的運行。
2、具有分散控制功能，對污水處理裝置的工藝參數進行檢測和控制。
3、中控室的計算機網絡采用開放的符合TCP／l P協議，便于與上級管理系統及周圍系統相連。
4、主要機械設備的控制采用就地控制、現場控制、中央控制三層控制模式，現場控制站設置PLC及控制操作員人機界面(HMl)。
5、其它設備采用現場控制、中央控制兩層控制模式。
