污水泵站自動化系統
因受到工藝要求以及地理位置的影響，許多大、中型城市多興建污水泵站，為了實現無人職守，都需要應用自動化控制系統，而自動化控制系統運行的首要目標就是保證其安全性以及高效運轉性。為解決污水泵站自動化系統運行現狀及問題，康卓科技研發設計出污水泵站自動化系統，其主要功能包括泵站電氣量采集、水位采集、報警、一鍵開機、自動開機、遠程控制等，有利于快速實現操作人員的智能化操作。
在污水中，有大量的固體垃圾，需要通過格柵進行過濾，再借助皮帶機將垃圾運輸至垃圾箱，經過過濾之后的污水都會在污水集水池內儲存，當污水的水位達到一定數值時，就需要啟動一臺或者多臺的潛水泵進行排水處理。一般，污水泵站的設備分為兩種工作模式，自動以及手動。當處于自動模式時，改用PLC進行自動控制以及執行一定的指令。
污水泵站的設備組成
(1)進水閘門
能夠起到對污水進水短時間阻斷的效果，為格柵除污機以及污水泵等設備的維修提供時間口。
(2)進水渠道
進水渠道是地下管道中污水進入集水井的通道，進水渠道被不銹鋼格柵分割為內外兩個區域，需要分別安裝超聲波液位差計，以對格柵前后的液位差進行測量。
(3)集水井
在井內將4臺潛水排污泵并排放置，同時啟動3臺，將其中1臺留作備用，也需安裝超聲液位計于集水井的內壁位置，以實現對集水井污水液位的實時監測。
(4)除污機
在泵站中，較不可缺少的就是鋼絲繩牽引式的格柵除污機，以便處理附著在格柵上的污物或者進水渠道中的垃圾。避免其流入集水井中。
(5)機器間
建立于集水井的上部位置，主要作用就是檢修以及控制污水泵的操作。
(6)控制室

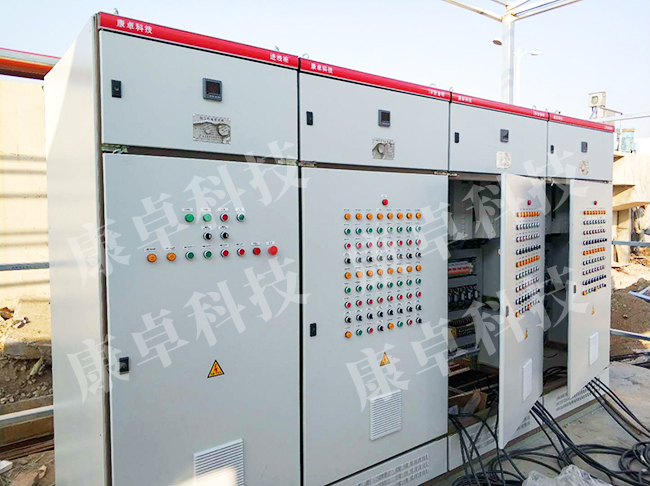

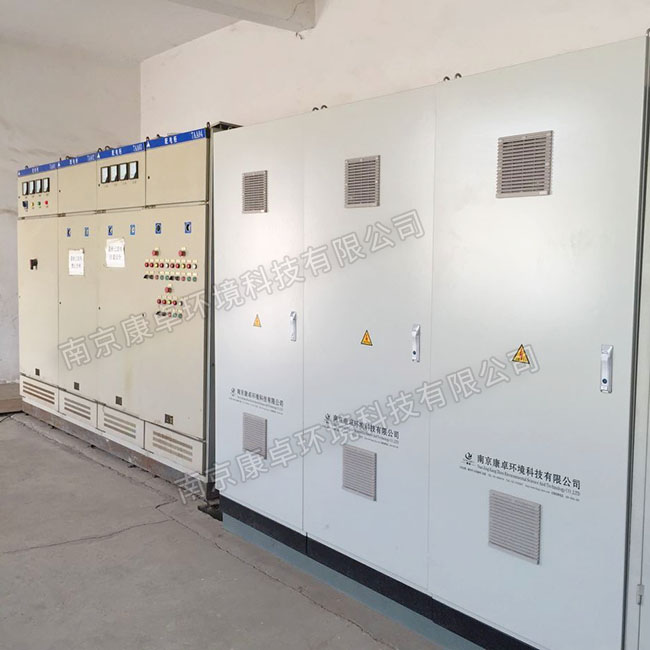

在控制室內需要有2臺低壓進線柜以及1臺聯絡柜，3臺其他動力開關柜以及污水泵，1臺功率因數補償柜以及PLC控制柜。
(7)變壓器房
在泵站需有2臺315千伏安的電力變壓器，以使泵站工作的可靠性得到保障。
PLC在污水泵站自動化系統上的應用
在潛水泵的使用上，不應該過于頻繁的啟動，當設計污水泵站自動控制系統時，首先需要對控制對象以及需實現的功能進行確定。在功能實現的方法上，需要對PLC進行充分的利用。
一般泵站的控制對象需要保證3臺潛水泵，格柵除污機2臺，還需要一些必備的閥門等。潛水泵的自動化功能實現方法為：以集水池水位為基礎，由PLC程序?qū)ν度脒\行泵的臺數進行自動控制，有PLC程序?qū)€泵的累計運行時間進行控制，使其保持大體一致，將潛水泵互作備用，當一個泵不能夠正常運轉時，可自動的向其他泵切換。
系統中的各項參數以及各泵的啟停都可以在人機的界面上進行設定，此外，還具備一定的報警以及記錄故障的功能。在閥門的設計上，就不涉及到自動控制，還需要手動或者借助人機界面進行遠程的控制。
對于人機界面組態程序設計以及應用
在人機界面能夠?qū)⒄麄€生產工藝流程以及設備的運行情況充分的展現出來，對潛水泵進行控制時，可以將其所有的參數展現出來，還能夠通過觸摸屏對各泵的啟停進行控制，對于格柵機進行控制時，也同樣可以看到所有的參數，并對格柵機的啟停進行控制，還可以觀察到格柵機在柵前柵后水位差以及時間的運行情況。
可以利用參數設定畫面對系統中應用的工藝參數進行設定，刷新泵累計運行的時間、管理用戶以及復位設備故障等。曲線顯示界面能夠?qū)Ω鞅玫碾娏鳌⒏鞒厮坏淖兓闆r顯示出來，對于故障報警界面，可以實現對故障的時間以及原因等進行詳細記錄，以便故障排除時使用。需注意，對于各個界面的控制還需獲得一定權限才能夠操作，為設備的安全運行提供保障。
污水泵站自動化監控系統
污水泵站自動化系統運用先進的泵站專家控制系統技術，該技術能夠根據環境、泵機組設備運行變化等數據信息，不斷完善和優化泵組設備的組合，通過增加設備的使用率實現節能降耗的作用，提高泵站運行的經濟效益。
泵站自動化控制系統還運用泵站安全預防技術，該技術能夠智能識別和檢測安全故障；該技術能夠在開機前自動檢測管理區域是否安全，若出現非安全故障或情況，系統會自動關閉泵組并發出警告信號，保障工作人員的安全；在無人值班期間利用自動檢測功能保障區域的安全性，防止財產、設備等丟失、破壞現象。
泵站智能系統還運用先進的泵站熱點數據無線定制點播與推送技術，系統管理和操作人員可以利用網絡實時了解各類熱點信息，實現了泵站的智能化、網絡化管理；系統利用先進的云計算技術，有效地提高了智能化管理水平和系統操作工作效率，節約管理成本。
污水泵站自動化系統服務保養
康卓設計的污水泵站自動化系統自售出起提供技術支持服務，在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
*訂貨需知： 請注明要求、數量、是否有特殊需要。
