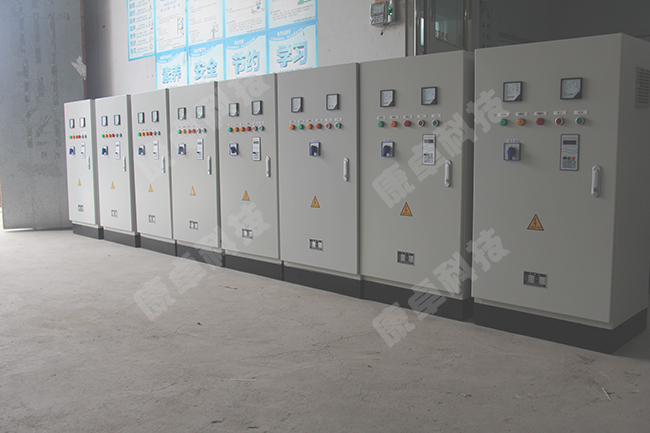

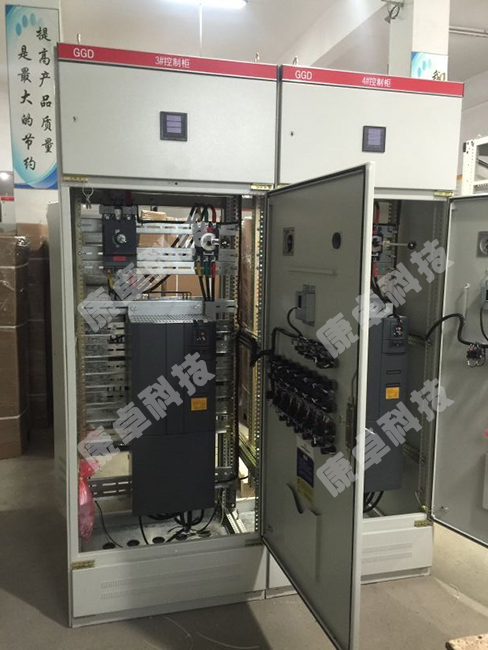

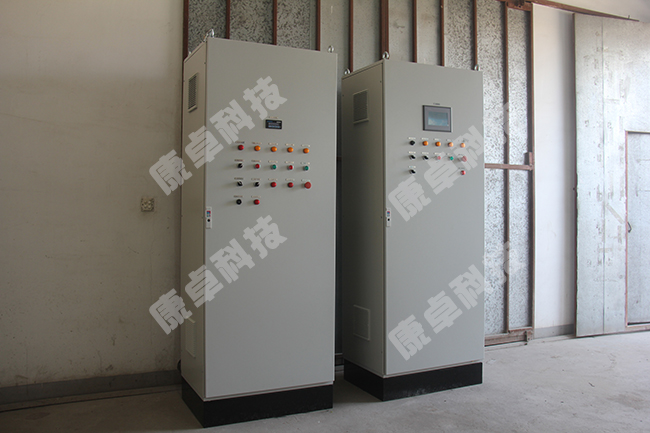

電氣控制柜
電氣控制柜是南京康卓環境科技有限公司設計、制作，適用于環保、市政、水處理、消防等眾多行業中，電氣控制柜作為動力、照明配電及電動機控制之用，適合室內掛墻、戶外落地安裝的配電設備。主要用于消防水泵控制、潛水泵控制、消防風機控制、風機控制、照明配電控制等使用，控制方式有直接啟動控制、星三角降壓啟動控制、自藕降壓啟動控制、變頻器啟動控制、軟啟動控制等各種控制方式，還可使用隔離開關、熔斷器式開關作為隔離分?jǐn)帱c。
電氣控制柜設計、安裝
在設計電氣接線圖時，應參照PLC對電氣連接的要求進行，并重點注意以下事項：
1、接線圖的要求
電氣接線圖要逐一標明設備上每一走線管、走線槽內的連接線（包括備用線）的數量、規格、長度，所采用的外部的防護措施（如采用金屬軟管型號、規格、長度等），需要的標準件（如軟管接頭、管夾的數量、型號、規格等），連接件（如采用插頭的型號、規格）等，以便指導施工。
電氣接線圖應能準確、完整、清晰地反映系統中全部電器元件相互間的連接關系，應能正確指導、規范現場生產與施工，為系統的安裝、調試、維修提供幫助。
電氣接線圖不僅要與原理圖相符，而且出各電器元件的實際連接位置與連接要求，如線號、線徑、導線的顏色等。
2、外部連接要求
變頻電機、伺服電機的電樞連接線應采用屏蔽電纜進行連接，以減小其對其他設備的干擾。
控制系統的電柜與設備間的連線應有良好的防護措施，應用接地良好的金屬軟管、屏蔽電纜、金屬走線槽等進行外部防護，使之既有機械強度、損傷防護措施又有良好屏蔽作用。
電柜與設備間的連接電纜、走線管、走線槽等必須使用安裝螺釘、軟管接頭、管夾等部件進行良好的固定。
系統電柜與設備間的連接應考慮到運輸、拆卸等的需要，對于設備中的獨立附件，應通過安裝插接件、分線盒等措施，保證這些獨立附件與主機間分離的需要。
3、內部連接要求
PLC連接線的布置必須合理、規范，以減少、消除線路中的干擾，提高可靠性。連接線、電纜原則上應根據電壓等級與信號的類型，采用“分層敷設”等方法進行隔離，通過金屬屏蔽密封。當輸入／輸出連線無法與動力線“分層敷設”時，應盡可能采用屏蔽電纜，并在將屏蔽層接地；同時，輸入信號與輸出信號不宣布置在同一電纜內，應采用單獨的連接電纜。
不同電壓、不同類型的信號線，或動力線與信號線，應盡量避免在同一接線端子排、同一插接件上連接；在無法避免時，應通過備用端子、備用引腳將其隔離，以防止連接線間的短路并減小線路間的相互干擾。
用于系統模擬量輸入／輸出、脈沖輸入／輸出的連接線必須采用“雙絞”屏蔽線，在有條件的場合，較好使用“雙絞雙屏蔽”的電纜進行連接。
系統的接地系統必須完整、規范、合理，連接線應有足夠的線徑，設備的各控制部分應采用獨立的接地方式，不能使用公共地線。PLC控制系統使用的屏蔽線，應通過標準“電纜夾”等器件，將屏蔽層進行良好的接地。
采用隔離變壓器時，隔離變壓器到PLC電源之間的連線盡可能短，以減小線路中的干擾。PLC的電源連接線應有足夠的線徑，以減小線路的壓降；PLC的電源進線應進行“絞接”處理，防止高頻干擾。PLC擴展單元的電纜是容易受到干擾的部位，應保證它與動力線的距離在30～50mm。
在設計電氣柜時，應根據PLC對安裝環境的要求進行，并重點注意以下事項:
1、密封與隔離
當系統中使用高壓設備、強干擾設備（如大功率晶閘管、高頻感應加熱器、高頻焊接設備等）時，PLC原則上不應與以上設備安裝在同一電氣柜內。實在無法避免時，應通過高壓防護、電磁屏蔽等措施，在電氣柜內部進行隔離。
電氣控制柜、操縱臺原則上應進行密封，并需要同時考慮到密封后的散熱空間要求。電氣控制柜、操縱臺的內部空間，不僅要保證電器元件的安裝需要，同時還需要保證有足夠的散熱面積，在工作環境較惡劣的場合，較好安裝空調或熱交換器，以幫助散熱。
2、安裝空間
電氣控制柜、操縱臺的安裝高度、操縱高度、內部電器元件的絕緣間距、電氣防護措施等必須執行國際、國家以及行業的有關標準，并且符合人機工程學原理。
電氣控制柜、操縱臺設計首先應保證內部有足夠的安裝與維修空間，確保PLC與其他電器間的空間距離，保證安裝部位通風良好。
3、安裝位置
PLC電氣柜的安裝，要盡量避免振動，對于必須安裝在設備上的電氣柜、操縱臺，應選擇遠離設備振動源（如大功率電動機、液壓站）的位置進行安裝。當無法避免振動時，需采取減振措施。
電氣控制柜廠家價格
南京康卓環境科技有限公司（康卓科技）是一家集設計、制造、銷售電氣控制柜為一體的高新技術企業。專業從事精密鈑金的設計制造、成套設備儀器儀表研制銷售、電氣自動化軟硬件的設計、成套、裝配和調試；主要產品有：電氣控制柜、變頻自控柜、軟啟動柜、PLC控制柜、自動化控制機柜、消防控制柜等各類成套產品。 康卓科技擁有先進的數控剪板、數控折彎、數控沖床等專用設備和一批敬業愛崗的高素質員工。有著豐富的實際工作經驗，能根據客戶的要求設計和生產各種非標標準電氣控制柜。同時電氣控制柜價格，用戶可根據自身需要來電量身定制、設計報價。
