自控方案一：系統概述

發布日期：2013-06-19 15:00  瀏覽次數：

項目名稱：天津市武清區市政排水所
生產廠家：南京康卓環境科技有限公司

根據天津市武清區市政排水所的規模及工藝要求，結合多年來我司在市政雨水泵站行業及多個泵站建設的成熟技術和豐富經驗，我們?cè)O(shè)計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體排水工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。

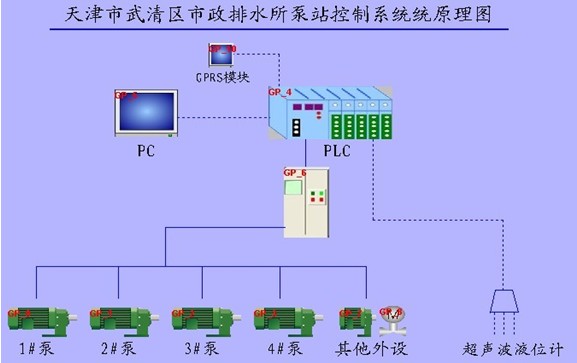

圖示1.1 控制原理示意圖

如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸至各泵站的上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過超聲波液位計對系統的水位進行測量，并將所測的數據傳輸至PLC的模擬量輸入模塊（AI模塊），PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，監視控制現場所有設備。

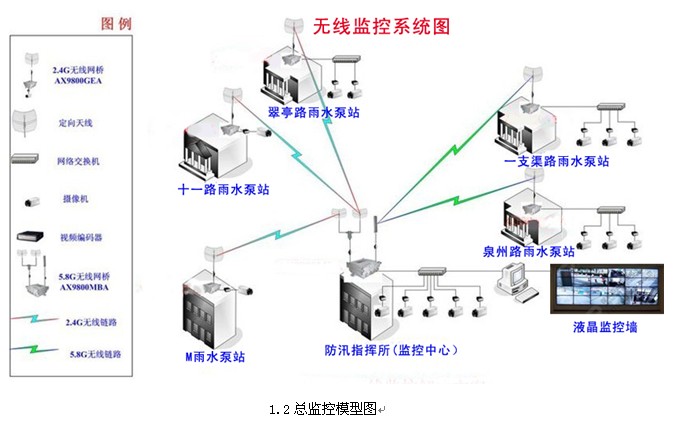

應客戶要求，上述系統為單個泵站的控制系統，客戶需要將該地區的所有泵站集中監控，我司設計的PLC控制系統擴展了GPRS通訊功能，每個泵站即每臺PLC柜中PLC同過GPRS模塊將數據通過GPRS通訊方式傳輸至公網，集中管理計算機通過利用組態軟件通過公網接收和發送數據，達到對所有泵站的設備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作?？刂颇Ｐ腿缦聢D所示：
