注：本說明書僅包括對天津市武清區泉州北路雨水泵站、一支渠路雨水泵站，松江雨水泵站的操作說明。

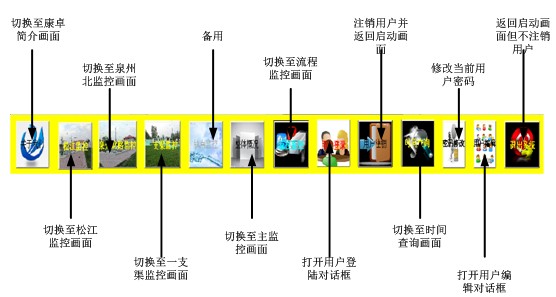

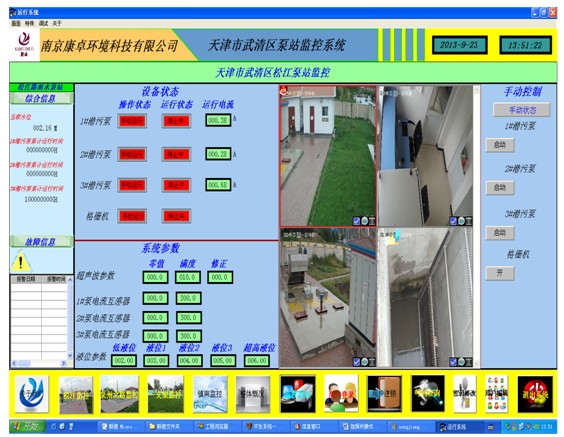

點擊圖1中的“松江監控”按鈕，系統轉到松江泵站的監視操作畫面，如圖2所示：

圖1

圖2

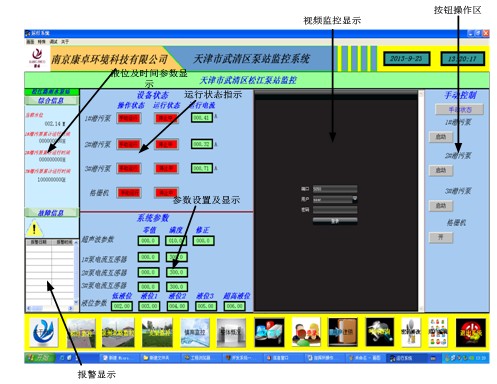

上圖為松江泵站的監控畫面。畫面左邊顯示液位深度、泵運行時間及報警信息，右邊為按鈕操作區域，通過較上方的按鈕可以切換程序手自動狀態，若按鈕中顯示“手動狀態”則系統處于手動狀態。反之處于自動狀態，點擊按鈕切換狀態，只有處于手動狀態下才可以通過下方的按鈕啟動相應設備（設備處于硬件自動狀態下）。運行狀態指示區指示目前各個設備的狀態，只有當操作狀態顯示為“自動運行”時才可以在組王上或通過程序自動啟動相應設備，否則只能通過現場的操作按鈕啟動設備。當某一設備運行時運行狀態顯示“運行中”字樣，運行電流指示相應設備的當前運行電流。參數設置及顯示區用于設置PLC內部數據計算用的數據。超聲波參數用于計算液位，電流互感器用于計算泵的電流。這些參數要與實際使用儀器儀表的參數一致，否則將導致計算錯誤。建議不要隨意修改這些參數，除非現場儀表出現變更。液位參數用于控制在自動運行狀態下水泵的啟動。數據大小必須由小到大排列（左邊數據較?。┣覂蓚€(gè)數據之間的差值較好小于0.5。在自動狀態下當液位超過液位1的值時啟動一臺水泵，超過液位2時啟動兩臺水泵，超過液位3時啟動3臺水泵。視頻監控顯示能夠看到當前泵站4個攝像頭的實時畫面，操作方法是：在確保用戶為“user”時直接點擊登錄按鈕，然后分別點擊四個分區下方的“X”圖標，就可以打看畫面，打開畫面后的效果如圖3所示：

 圖3



  泉州北監控畫面和一支渠畫面監控與松江畫面監控的功能基本一致這里就不再介紹。
