一、基本概況：
隨著城市建設和經濟發展，城市規模不斷擴大，新的市政設施不斷建成并投入使用。排水系統在設施能力范圍內要保證旱季污水不入河，雨季不淹水，平時還要保持城市河道景觀水位，所以日常排水和雨季防汛任務十分繁重。但目前城市排水調度管理尚缺乏可靠的自動化手段，而且排水泵站一般分布較為廣泛，站點也較分散，絕大多數泵站基本上還是采集人工測報水位、流量、機泵運行等運行參數，靠電話來下達調度命令和人工開停機等相對落后的方式進行運行和管理，這使得排水調度管理工作比較被動，很難做到調度的科學性、及時性。
隨著科學技術朝著網絡化、信息化方向的不斷發展，這種落后的運行管理方式越來越不能適應社會和科學技術發展的需要，為了在城市防汛指揮和日常排水調度管理工作過程中能及時、準確、可靠地掌握水清、雨情、工情信息，科學、及時、準確地調度排水泵站設施，減少和避免內澇災害，確保城市安全度汛，保障人們正常的生活、工作秩序，建立完整的城市排水調度管理網絡系統，加快實現城市排水泵站的自動化運行，對提供我們市政設施的管理水平，節約成本和有效利用資源都有深遠的意義。
二、系統方案：
2.1、系統概述：
排水泵站自動控制系統是由南京康卓環境科技有限公司設計生產，實現全市的多個檢測點及泵站設備的分布式監控和集中管理，通過將泵站的各種運行狀態參數通過數字化、信息化、網絡化、實現數據共享，中心控制室同時對各排水泵站的水位、流量、水泵、撈污機和閥門設備實現實時采集和自動遠程控制，監控泵站各個設備的運行狀態，在出現異常時迅速處理并報警。管理人員可利用本系統查看各監控點的數據，并進行遠程設置，必要時可對設備實施遠程人工干預。通過企業內部網或國際互聯網，管理人員可以方便的實現遠程監控，并根據一定的權限進行不同的查詢和操作。
2.2、系統組成：
2.21、數據管理層(監控中心)：
硬件主要包括：工作站電腦、服務器(電信、移動或聯通固定IP專線或者動態ip域名方式);
軟件主要包括：操作系統軟件、數據中心軟件、數據庫軟件、排水泵站自動控制系統軟件平臺(采用B/S結構，可以支持在廣域網進行瀏覽查看)、 防火墻軟件;
2.22、數據傳輸層(數據通信網絡)：
采用移動公司的GPRS網絡傳輸數據，系統無需布線構建簡單、快捷、穩定;
移動無線組網模式具有：數據傳輸速率高、信號覆蓋范圍廣、實時性強、安全性高、運行成本低、維護成本低等特點;
2.23、數據采集層(前端硬件設備)：
遠程測控成套設備：測控終端;
傳感計量設備：水位傳感器、流量計、水泵、閥門;

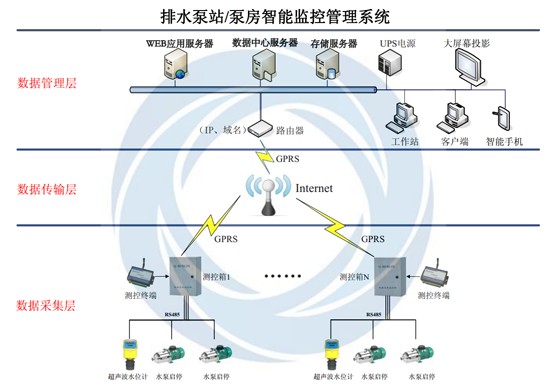

2.3、系統拓?fù)鋱D：
三、系統功能：
01、采集功能：
集水池：水位值;
管道：流量值;
水泵：運行狀態;
閥門：開關狀態;
02、告警功能：
停電告警、水位、流量、水泵故障告警、測控終端告警;
狀態變化報警提示 ：告警狀態變化。如水位突然增大或變小;
03、存儲功能：
水位、流量、水泵信息、實時數據、事件記錄、操作記錄存入數據庫;
04、查詢功能：
水位、流量、水泵信息、歷史紀錄、歷史曲線、事件記錄、操作記錄、歷史報表;
05、統計功能：
報表功能：日?qǐng)?bào)、月報、年報;
曲線功能：日曲線、月曲線、年曲線;
06、打印功能：
水位、流量、水泵信息、歷史紀錄、歷史曲線、事件記錄、操作記錄、報表;
07、安全功能：
密碼功能：進入系統必須輸入密碼;
權限功能：不同的操作員具有不同的功能;
用戶切換：不同的操作員交接時可以在系統切換;
08、擴展功能：
水位、流量、水泵數量：用戶可以添加或刪除站點。
遠程控制：在加電磁閥門和水泵的情況下可輸出遠程控制閥門和水泵的開啟;
09、設置功能：
站點信息錄入、修改;
采集周期設置、修改;
10、遠程維護功能：
遠程設置站點(水位、流量、水泵)工作參數;
四、系統特點：
01、實用性：城市排水泵站地理位置分散，因此采用覆蓋廣泛的GPRS網絡高信號捕捉，必要是采用高增益天線，可確保網絡的正常運行;
02、實時性：采用較新的通信和軟硬件技術，建立了清晰和合理的系統架構，可以實現多線程的遠程并發通信，在幾秒時間內，可以讓成百上千臺的測控終端實時傳送到監控中心進行集中監視和遠程調度，實現故障信息的及時報警;
03、可擴充性：系統預留接口，可以進行系統或軟硬件模塊的無限擴展，便于長期的升級和維護，延長系統的壽命，通過更新部件，能讓系統一直存在下去，而不至于整個系統癱瘓，造成大量的投資損失;
04、易維護性：系統可對測控終端執行相應的遠程操作命令，包括遠程參數設置，遠程控制、遠程數據抄收、遠程終端復位、遠程測控終端升級等;
05、操作簡易性：系統軟件功能完善，模塊化、圖形化設計，全過程全中文幫助，操作簡單方便。
