泵站自控方案

泵站在運行、檢修過程中，需要及時排出泵房內各種積水，其中一部分可自流排出泵房外，大部分則匯集到集水井，然后由排水泵排出泵房。為了保證泵房不致受淹或受潮，需要對排水實現自動控制。采用康卓科技PLC自動化控制系統具有結構簡單，運行高效，維護方便、造價低廉等特點，適應泵站“無人值班、少人值守”的發展要求。





 系統工作原理

系統控制設計采用自動/手動方式，方式選擇通過集水井控制箱中的二次回路、接觸器、中間繼電器、選擇開關等的切換實現。正常情況下，選擇開關置于自動位置，當自動控制系統出現問題時，需到現場切換為手動方式。

 1、手動方式

  當選擇開關打至手動

1#時，即1#泵處于工作狀態，2#泵處于備用狀態，按下啟動按鈕，接觸器1吸合，1#泵工作；當選擇開關打至手動2#時，即2#泵處于工作狀態、1#泵處于備用狀態，按下啟動按鈕，接觸器2吸合，2#泵工作。

2、自動方式

 當選擇開關打至自動位置時，集水井排水實現自動控制。當集水井水位上升到工作泵啟動水位時，接觸器1吸合，中間繼電器1動作，工作泵運行，常開接點1自保持，直至集水井水位恢復至正常水位，接觸器1斷開，常開接點1失電，工作泵停運；若集水井水位不降反升至報警高水位時，接觸器2吸合，中間繼電器2動作，備用泵運行，常開接點2自保持，直至集水井水位恢復至正常水位，接觸器1、2斷開，常開接點1、2失電，兩臺排水泵停運。

備用泵運行期間，信號回路會發出警報信號送至上位機；當工作泵故障時，備用泵自動轉入工作狀態，信號回路也會發出警報信號送至上位機。為達到啟動均衡的工作效果，可以在PLC中設定累計工作次數，當工作次數到設定值時，工作泵自動轉入備用狀態，而備用泵則自動轉入工作狀態。





 系統功能

（1）數據采集和處理。采集所有I/O點的模擬量（主要有集水井水位、電動機工作電流、水泵軸溫、電機溫度、排水量等）、開關量（主要有手動/自動控制信號、遠方/就地控制信號、水泵運行/停止?fàn)顟B(tài)、水泵故障信號等），記錄所有事件信息；對采集量進行統計表或趨勢圖生成，對事件信息進行順序記錄處理。

（2）監視和報警。進行狀態、越限、過程和故障等監視；對越限和故障進行判斷和動作（報警）并及時記錄（由上位機完成）以便查詢、打印和分析。

 （3）控制和調節。排水泵正常啟停操作、排水泵事故或緊急停止操作等方面的控制；參數整定與限值修改，遠方/本地、手動/自動等工作方式切換等方面的調節。

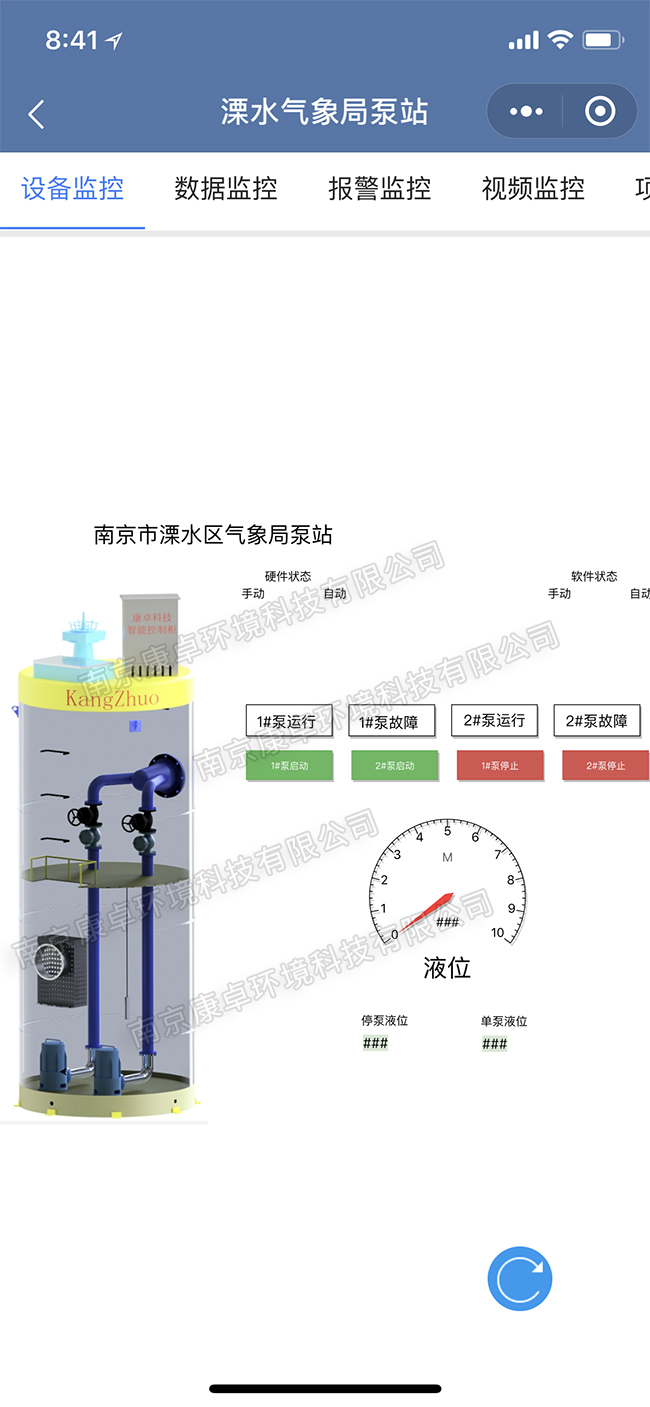

（4）人機對話和擴展接口。友好顯示（由上位機完成）狀態表、示意圖、操作流程、運行指導、報警提示等畫面；PLC上預留擴展槽，便于監控量的增設。

（5）數據統計和運行管理。工作泵運行次數等方面的統計和分析；生產報表的生成和數據查詢的打?。ㄓ缮衔粰C完成），使用和管理權限的登陸。





康卓科技電氣工程師：泵站集水井排水實現PLC自動控制，使排水泵能在集水位的規定范圍內自動啟停，排水泵之間能互為備用運轉，確保了排水任務的及時執行，減輕了運行人員的現場監控量，提高了泵站自動化水平。
