plc觸摸屏控制柜控制系統
plc觸摸屏控制柜是南京康卓環境科技有限公司生產的新一代電氣自動化控制系統，觸摸屏的應用極大程度的提升了系統的自動化程度，利用觸摸屏和PLC的控制，不但可以實現系統參數的隨時讀寫功能，更是可以根據其配方功能，實現多控制方式選擇的功能。此外，由于觸摸屏內部有其自己的存儲空間，這就可以把系統的歷史報警和使用過程記錄下來，供操作人員和維護人員查看分析。觸摸屏對模擬量數據的記錄也更加方便直觀，其提供的棒圖、曲線功能，非常方便的記錄和顯示了實時或歷史的測量數據，供用戶分析系統的運行情況或控制工藝實況。觸摸屏內部集成的軟元件可以直接觸發PLC內部的中間位寄存器，大大減少了控制柜操作面板上的控制按鈕和指示燈，使得控制柜看起來更加美觀簡潔。
康卓科技擁有成熟的PLC+HMI控制方案設計的團隊，對于市場上出現的任何品牌的人機界面都能熟練開發出用戶滿意的控制畫面。開發后的操作環境也完全面向系統的操作使用者，讓操作用戶更簡便明了的操作復雜的控制系統。

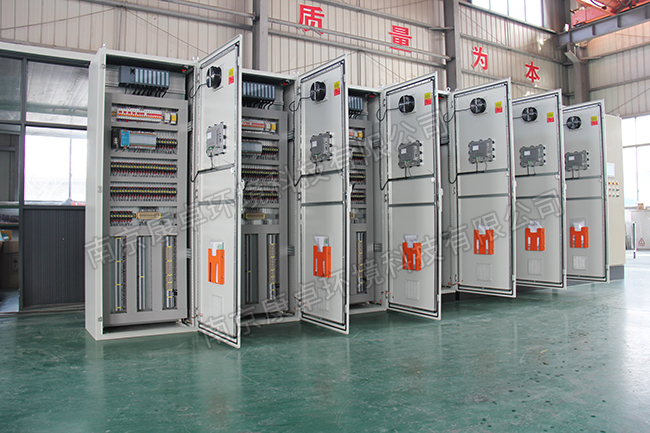

PLC控制柜
觸摸屏控制柜組成部分
1、PLC柜體
做工精細的PLC柜體是整套PLC控制系統的外部形象，既要經濟實惠，又要高端大氣上檔次，更要兼顧防水、防塵、結構合理便于元件安裝的要求。
2、空氣開關
(1)AC220V總電源開關，這是每臺PLC控制柜必備的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
(2)DC24V電源總開關，這是每臺PLC控制柜必備的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
(3)動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是必須的。
3、匯線槽
匯線槽用于PLC柜內布線用，匯線槽規格大小由柜內線纜數量決定。
4、DC24V開關電源
大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則必須單獨配置輸入AC220V/輸出DC24V優質開關電源模塊
5、可編程序控制器(PLC)
可編程序控制器PLC品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗余(也就是兩套交替使用)。
6、中間繼電器
PLC控制柜內可編程序控制器DO輸出原則上不直接入外部控制回路，應由高性能中間繼電器(如歐姆龍品牌，線圈電壓DC24V)中轉，有利于延長PLCDO輸出模塊使用壽命和安全性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。
7、接線端子
接線端子數量由輸入和輸出回路數量決定。
8、信號隔離器和配電器
現場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編程序控制器AI輸入端;外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編程序控制器AI輸入端。使用信號隔離器和配電器可以提高整個系統抗干擾能力和系統穩定性能。
9、安全柵
可編程序控制器AO輸出或DI輸出如需要送至危險區域，則應按要求選配相應安全柵。
10、其他設備
觸摸屏PLC控制柜內通常還會配置接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，視工程技術要求而定。

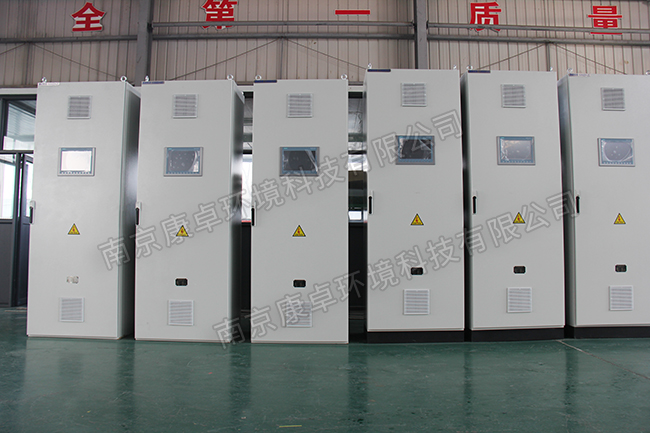

PLC觸摸屏控制柜
觸摸屏控制柜廠家
PLC觸摸屏控制柜廠家-南京康卓環境科技有限公司是一家專業從事工業電氣自動化產品的銷售、自動化控制系統的設計并集技術開發、技術服務、項目研發于一體的高科技公司，同時是專業從事專業環保自動化技術和較新控制柜產品開發、應用、銷售于一體的企業，由康卓科技研制、開發的自控系統有：污水處理自動化控制系統、泵站自動化自控監控系統、水廠自動化工程的技術開發和安裝調試。康卓科技技術過硬，完全能夠從系統設計、安裝調試、客戶培訓以及售后服務等每一個環節為用戶提供一整套詳盡的解決方案?？底靠萍紝I(yè)化的設計研發隊伍，為客戶量身訂做觸摸屏PLC控制系統。
