戶外一體化泵站配電柜電氣控制系統
發布日期：2017-10-10 14:59 瀏覽次數：

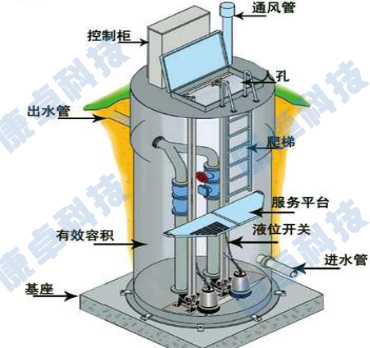

戶外一體化泵站
一體化預制泵站雨水泵站特點是將“過濾”和“反沖洗”同時引入污水排放設備，“過濾”是將雜質和固體顆粒擋在集（污）水箱和提升泵之前，從而避免“堵塞”的發生。一體化泵站主要 有集（污）水箱、提升泵、輔助排污泵、配電柜以及相應的過濾器、管道、閥門等組成。

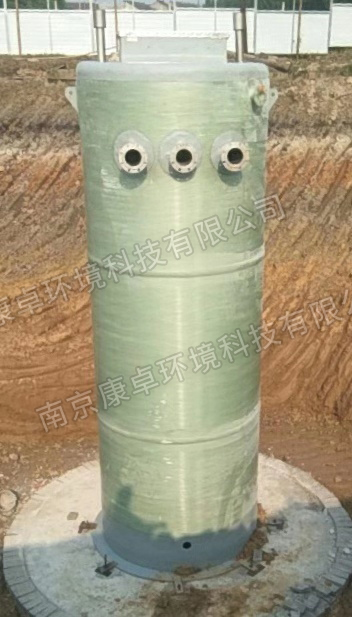

一體化泵站

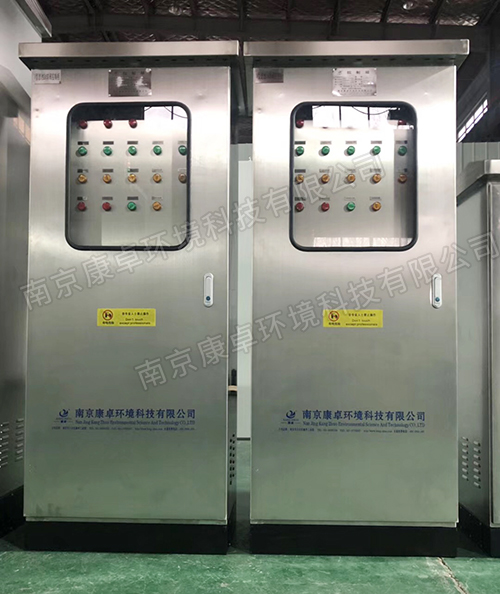

戶外一體化泵站配電柜
南京康卓環境科技有限公司所設計一體化泵站配電柜，由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量及攝像設備組成。在多個地區的各類型泵站建設有泵站自動化監 控系統，該系統采用計算機控制，泵站操作人員只需在計算機前，用鼠標操作即可實現泵站內各電氣設備的動作執行和狀態反饋。
也可以在手機上下載康卓開發的APP軟件，通過手機啟停設備和監控泵站設備的運行情況。在天津市政排水工程上的運用自動化泵站遠程控制系統。城市排水系統中提升泵站的遠程監控及管理 。泵站管理人員可以在排水公司的泵站監控中心遠程監測站內水池水位或進站流量和排水泵組工作狀態、出站流量、出站壓力等；支持水泵啟動設備手動控制、自動控制、遠程控制排水泵組 的啟停；通過通信時，可以圖像監視站內全景及重要工位，實現泵站無人值守。
一體化泵站配電柜

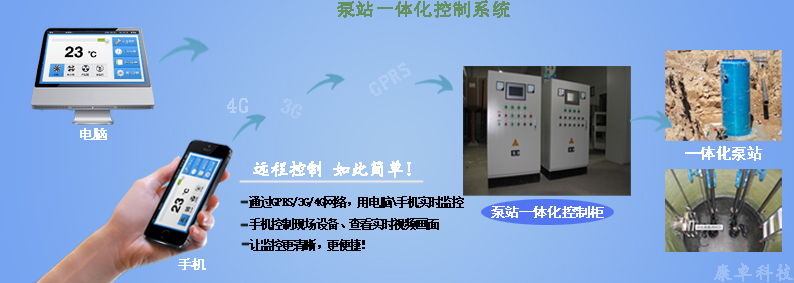

一體化泵站電氣控制系統
傳統泵站的電氣結構多為變壓器及機械式進線開關柜和出線開關柜組成，手工操作繁復，同時帶有一定的危險性。隨著傳感技術和自動化技術的發展，泵站前端執行機構均設計有遠控功能， 用于水力運行監測的傳感器品類越來越多，泵站整體自動化水平也隨之上升。
南京康卓環境科技有限公司通信平臺常用兩種，一是有線通信：每個中轉泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續 圖像。二是無線通信：每個中轉泵站與調度中心之間通過4G無線（或無線網橋）網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺能傳輸連續圖像。
一體化泵站主要設備：主體、潛水泵組、（破碎機）、儀表組和遠程監控系統等。真正的做到一體化泵站就是可靠地遠程監控系統。
一體化泵站電氣控制系統

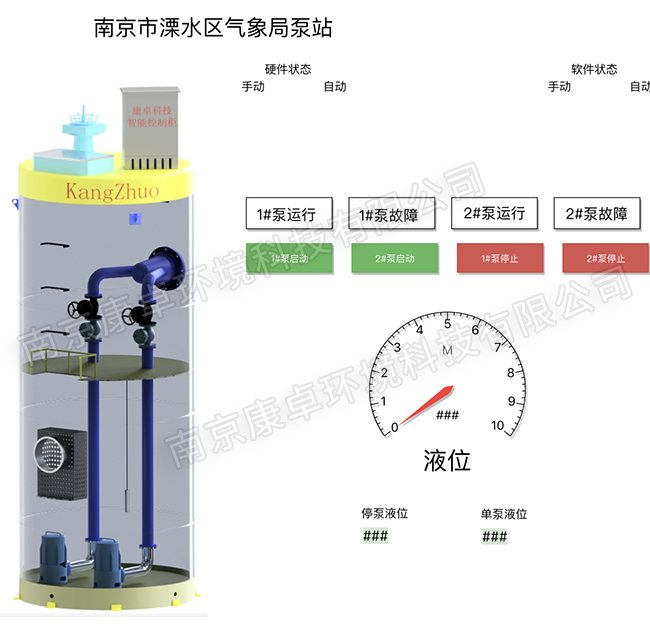

南京康卓環境科技有限公司監控平臺
特點
◆ 采集控制系統所有信號通過主機（遠程控制器）傳輸至康卓在線監控平臺（計算機或手機）。
◆ 采集進站管道壓力或水池水位、出站壓力、出站流量。
◆ 采集每臺潛水泵啟停狀態、工作電流、工作電壓、電能等電參數。
◆ 采集配電室各路開關狀態、電能等。
◆ 通信時，圖像監視泵站全景、電氣室、泵房等重要工位。
◆ 支持潛水泵啟動柜手動控制、自動控制、遠程控制潛水泵水泵的啟停，控制模式可切換。
◆ 依據出水壓力和水泵運行時間，智能選擇水泵投入運行。
◆ 電流過大、缺相、水位過低過高、控制柜保護、故障、閑人進入等情況發生時，立即上報信息。
◆ 支持光纖通信、局域網通信、4G網（GPRS）、短消息等無線通信方式。
◆ 存儲、顯示、查詢泵站監控數據及工作參數。
◆ 支持多路圖像監控。
◆ 支持就地、遠程維護測控設備。
功能
◆ 遠程監測各潛水泵站水池水位或進站壓力、出站流量、出站壓力。
◆ 遠程監測潛水泵組的工作狀態、電流、電壓、保護狀態、工作模式。
◆ 遠程切換水泵的控制模式，遠程控制加壓泵組水泵的啟停。
◆ 通信時，支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放。
◆ 現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
◆ 支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。
◆ 生成各種數據報表及數據曲線。
