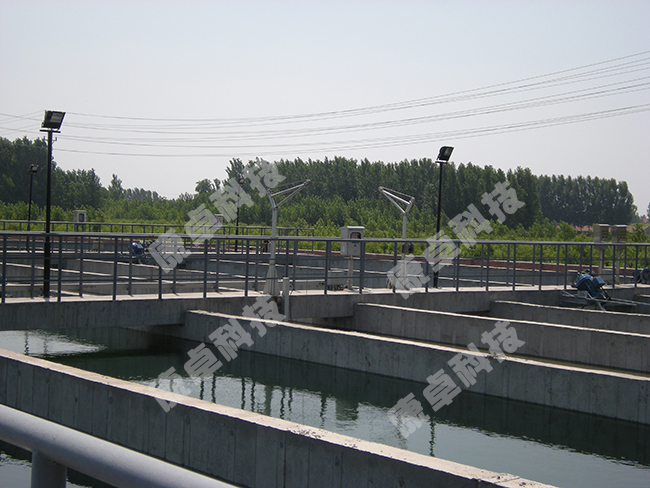

污泥污水處理自動控制PLC系統解決方案
發布日期：2017-11-10 15:59 瀏覽次數：
PLC系統功能
PLC是Programmable Logic Controller的簡稱，中文名稱為可編程邏輯控制器，是一種數字運算操作的電子系統，專為在工業環境應用而設計的控制系統。作為硬件層的控制，康卓科技在污泥污水自動控制行業有著廣泛的應用。
PLC控制系統在污水處理自控系統中作為控制核心，與觸摸屏結合，控制著配套設備的自動運行，主要包括倒料泵、進料泵、壓榨泵、調理池、攪拌機、加藥系統、自動閥門、儀表等，以完成污泥過濾系統的工藝生產要求。
康卓科技污泥處理廠自控系統在PLC為主的過程控制的基礎之上，配備多套智能化軟件搭建了先進的智能控制系統，以實現較優化控制，并為運營提供方便，節省運營成本。
設計原則
由于在污泥處理過程中產生沼氣，因此在進行系統設計過程中首先要考慮系統的安全性和穩定性。硬件設備選用國外著名品牌，并通過深化控制軟件和應用軟件，充分發揮現有硬件的潛能，使自控系統不僅僅具備安全性、穩定性、可靠性、維護方便性、易于操作性及高效率這些基本特點，還具備人性化、智能化、運營管理方便等特點。
系統構成
采用網絡化集散型計算機控制管理的智能型系統方案。過程儀表間現場工藝參數轉換成電信號后，經安全柵進入PLC控制系統，然后通過以太網上傳給計算機監控系統：PLC控制系統接收上位機監控系統的控制參數、運行命令進行自動控制。
計算機監控系統通過以太網與PLC控制系統進行數據通信，監控全廠主要工藝參數和設備運行情況，操作人員可以通過鍵盤和鼠標對現場電氣設備進行控制，根據過程儀表提供的主要工藝參數，按污泥處理工藝要求對生產工藝過程進行必要的調整，使生產過程更合理，處理效果更好，運行成本更低；也可使PLC控制系統根據過程儀表提供的主要工藝參數檢測結果，按污泥處理工藝要求對生產過程進行自動控制，實現全部生產過程的自動化。
硬件構成
根據工藝流程和總平面布置，某污泥處理廠控制系統由4套PLC(1套主站和4套從站構成一個光纖網絡)、1臺工程師站、1臺數據服務器、1臺操作站、1臺軟件服務器、手機短信系統、UPS電源、打印機等組成。
網絡構成
整個控制系統由三層網絡組成：
(1)設備層。

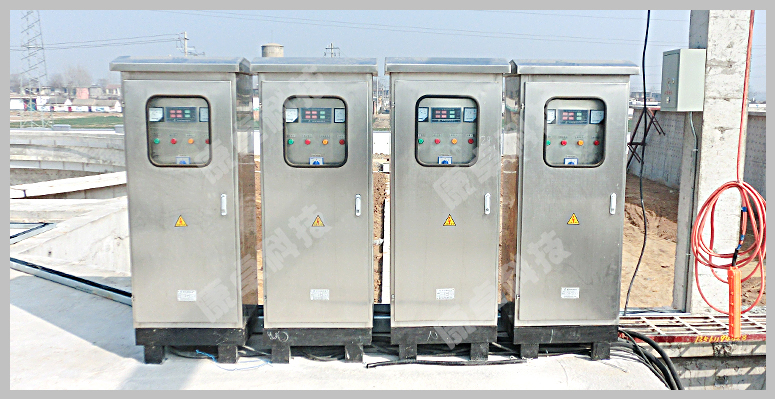

模擬量采用4~20mA輸入輸出，開關量采用接點輸入輸出方式。處在危險區的各種儀表，全部采用高防爆等級儀表。現場儀表與控制柜之間采用安全柵進行隔離?，F(xiàn)場操作箱采用防爆箱。
(2)控制層。
PLC需具有很高的電磁兼容性和抗沖擊、耐震動性能，保障污泥處理廠的生產能夠穩定、可靠地運行。每種模塊都能進行快速地安裝和拆除，并有保護性的措施，使之不會因?yàn)椴邋e(cuò)位置或方向而燒損。
采用環形光纖網絡構成工業網，具有通信速度快、抗干擾能力強特點。當系統中任意一處光纖斷開時，仍能維持系統的正常通信。
(3)管理層。

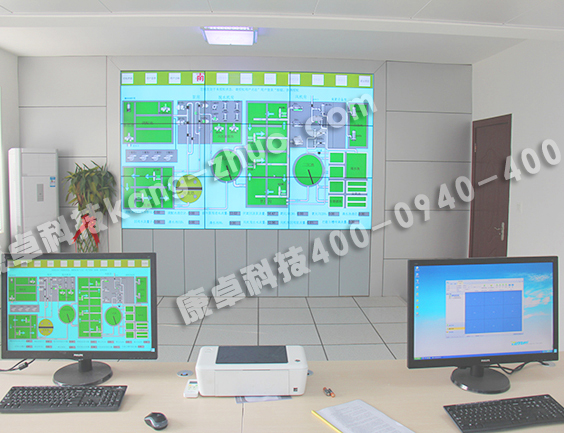

采用以太網和無線網絡相結合，接人工廠內部的以太網，使整個工廠網絡一體化，各個部門通過授權可以隨時瀏覽系統的運行情況，方便管理。中央控制室的工程師站和操作站是兩臺完全相同、互為熱備份的主機，在系統正常運行時工程師站為監控系統的主站，操作站作為客戶端進行瀏覽監控，當工程師站出現異常時系統會自動將操作站切換為系統主站，維持系統的正常運行。數據服務器主要用于保存系統中產生的各種數據以及運行設備管理系統、故障診斷系統和能源管理軟件系統。廠長室，總工辦公室和試驗室的計算機為系統主站的客戶端。建立一套手機短信系統，當系統發生故障時，通過手機短信發給相關人員。
系統功能
根據污泥處理過程，在污泥處理廠生產區內共設置4個現場控制站：
(1)污泥前處理單元。
污泥前處理單元完成市政污泥的卸料、貯存、濃度調配、溫度調控以及向厭氧消化裝置定量輸送物料的全過程。根據功能不同，污泥調配分為初調和精調兩個階段，初調主要進行稀釋和攪拌均勻，精調使物料進一步升溫、恒溫，達到厭氧消化所需條件。經精調池調配均質好的污泥f含固率10%，溫度38℃)，通過精調池螺桿泵輸送至厭氧消化裝置(Lipp罐)內，系統根據污泥的各種不同條件，自動控制罐內的厭氧環境，使厭氧消化效果較優化。消化裝置外部采用熱水伴熱裝置對厭氧消化裝置進行保溫，內部采用機械和水循環攪拌兩種方式，對污泥進行攪拌。該子系統主要控制污泥濃度調和、污泥溫度控制，污泥經過初調和精調后濃度在10%左右，溫度在38℃左右。
(2)污泥脫水單元。

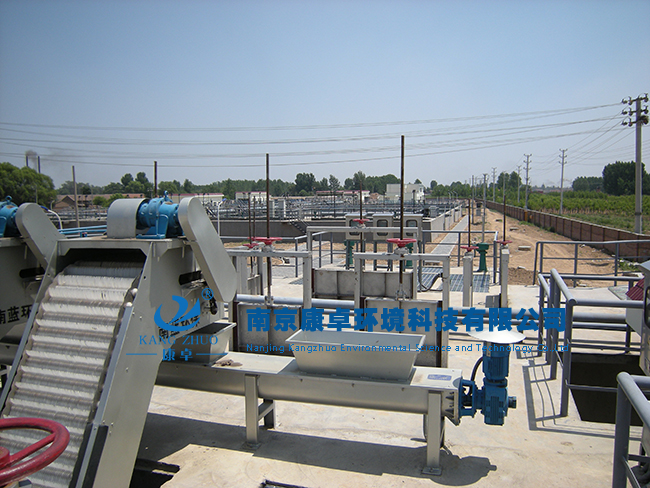

污泥經過一定時問的中溫厭氧消化后，導人消化污泥貯池，由消化污泥貯池潛污泵提升至污泥調配池，通過進料螺桿泵進入離心脫水機，同時按比例投加絮凝劑藥液。進行固液分離。脫水后的沼渣由螺旋輸送機輸送至沼渣堆放間進行翻拋風干，沼液進入沼液沉淀池，溢流至沼液緩沖池，經沼液排水泵提升至沼液處理單元進行后續處理。該子系統采用冗余控制CPU提高系統的穩定性，主要控制污泥濃度調和、污泥溫度、定時攪拌、定時加泥、pH值、液位值、連續出氣等。
(3)沼氣鍋爐系統。
沼氣鍋爐系統主要控制鍋爐系統聯鎖、保護(所有聯鎖設備均能解除聯鎖)。鍋爐配帶超壓、鍋爐高低水位保護，燃燒器具有程序點火及熄火保護裝置等聯鎖保護。日用輕油箱液位與油泵聯鎖：高位開泵，低位停泵。
(4)沼氣凈化系統。
沼氣凈化系統主要控制沼氣壓力等參數，完成沼氣的脫硫、沼氣中二氧化碳的回收。
PLC控制系統在污泥處理系統中的使用，充分滿足了污泥處理的減量化、穩定化、無害化、資源化的要求?？底靠萍嘉鬯幚碜钥叵到y(tǒng)PLC采用西門子、羅克韋爾、施耐德、三菱、歐姆龍、臺達等國內外知名品牌，PLC作為工業現場級的控制系統，可替代性好，可以輕松實現污水污泥處理廠的自動化運行。
